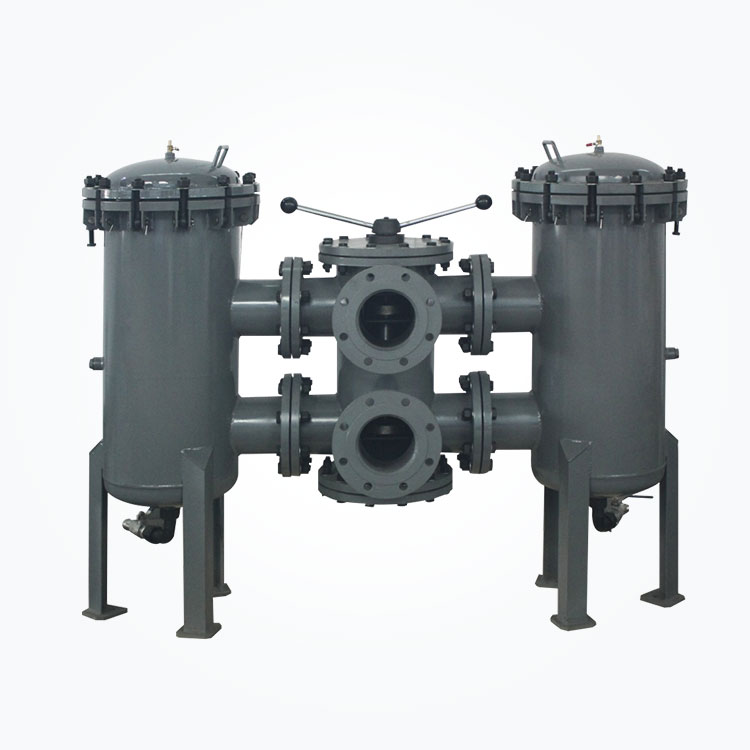

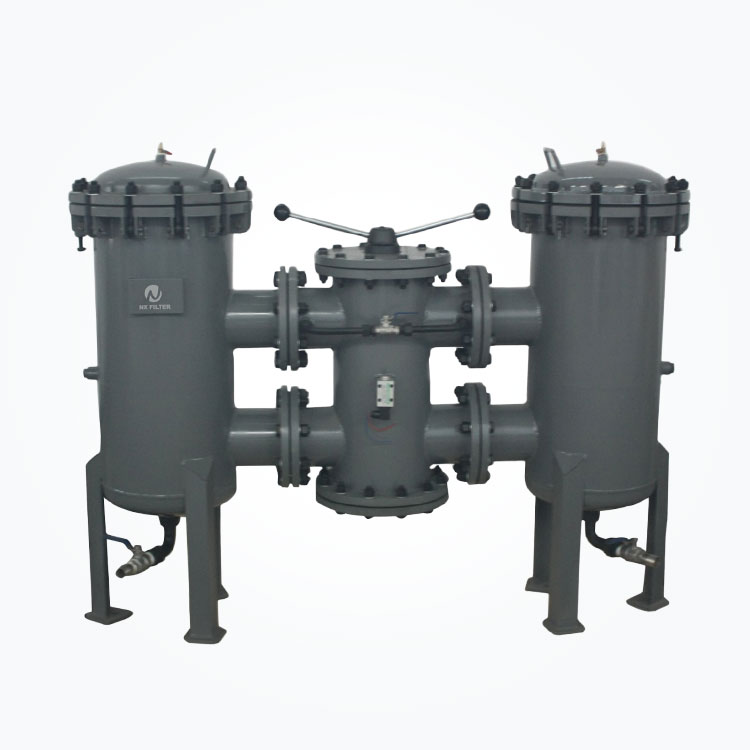

LYPL, Seri LYPD Filter pipa tekanan rendah aliran tinggi
Ini dipasang dalam pipa tekanan rendah atau pipa pengembalian oli dari sistem hidrolik untuk menyaring partikel padat dan zat koloid dalam media kerja dan secara efektif mengontrol tingkat polusi media kerja.
Kinerja dan penggunaan:
Ini dipasang dalam pipa tekanan rendah atau pipa pengembalian oli dari sistem hidrolik untuk menyaring partikel padat dan zat koloid dalam media kerja dan secara efektif mengontrol tingkat polusi media kerja.
Filter seri LYPD dapat dengan cepat diaktifkan melalui katup rotary aliran piston untuk mencapai pekerjaan yang tidak terputus.
Bahan elemen filter meliputi serat, kertas filter kualitatif kapok, jala tenunan stainless steel dan felt sintered.
Bahan perumahan filter adalah baja karbon, atau baja tahan karat dapat digunakan sesuai kebutuhan.
Parameter teknik:
Media kerja | Minyak mineral, emulsi, glikol air, cairan hidrolik ester fosfat (kertas filter kualitatif Kapok hanya cocok untuk minyak mineral) |
Tekanan kerja (maksimum) | 1.6Mpa |
Tekanan diferensial pemancar: | 0.3mpa |
Bypass Valve membuka tekanan diferensial | 0.35mpa |
Pemilihan model
Tabel parameter ukuran struktur
Model | Aliran l/mnt | Diameter mm | B1 | D1 | D2 | D3 | D4 | D5 | H1 | H2 | H3 | H4 |
Lypd1300 ---- | 1300 | 100 | 900 | 204 | 245 | 18 | 20 | 1/4 " | 1120 | 440 | 260 | 220 |
Lypd2600 ---- | 2600 | 125 | 1040 | 335 | 377 | 18 | 25 | 1/4 " | 1250 | 500 | 290 | 227 |
150 | 1190 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 525 | 330 | 260 | ||
Lypd3900 ---- | 3900 | 150 | 1190 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 525 | 330 | 260 |
200 | 1220 | 335 | 377 | 18 | 25 | 1/4 \ " | 1300 | 545 | 380 | 300 | ||
Lypd5200 ---- | 5200 | 200 | 1300 | 420 | 457 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
Lypd6500 ---- | 6500 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
Lypd7800 ---- | 7800 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
Lypd5200 ---- | 9100 | 250 | 1480 | 524 | 560 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 |
Diameter | d1 | d2 | d3 | d4 | N |
DN100 | Â 100 | 220 | Â 180 | 18 | 8 |
DN125 | Â 125 | Â 250 | 210 | 18 | 8 |
DN150 | Â 150 | Â 285 | Â 240 | 22 | 8 |
DN200 | 200 | 340 | Â 295 | 22 | 12 |
DN250 | Â 250 | Â 405 | 355 | Â 26 | 12 |
